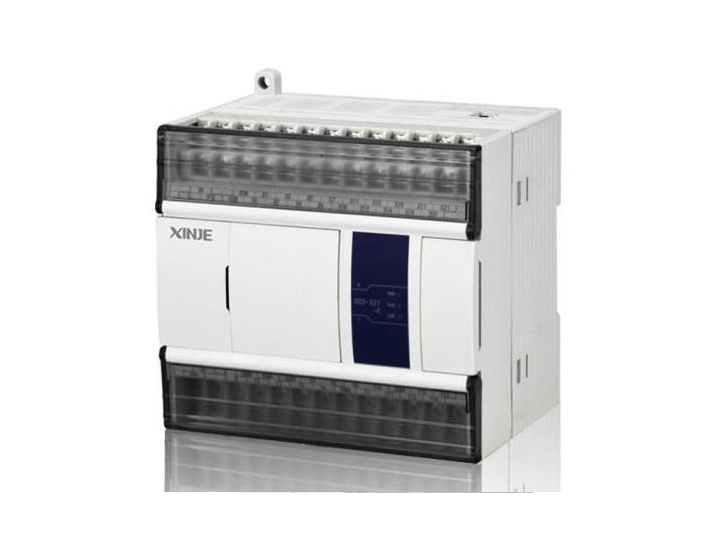

XD5系列基本單元

產品詳情

產品特點
XD5系列增強型PLC，包含16、24、32、42、48、60點規格
兼容XD3的所有功能，能夠滿足絕對多數用戶的使用需求
速度是XC系列的12倍，具備更大的內部資源空間
輸入類型：NPN
輸出類型：晶體管（T）、繼電器（R）、晶體管繼電器混合（RT）
電源規格：AC220V
支持X-NET現場總線功能
支持高速計數（高達80KHz）、2~10軸脈沖輸出（高達100KHz）、頻率測量等特殊功能
標配USB口，用于編程下載
支持1~16個擴展模塊、1個擴展ED、1~2個擴展BD（16點不支持）

型號一覽表

型號							輸入點數 （DC24V）	輸出點數 （R，T）
AC電源				DC電源
	繼電器輸出	晶體管輸出	晶體管繼電器混合輸出	繼電器輸出	晶體管輸出	晶體管繼電器混合輸出
NPN型	XD5-16R-E	XD5-16T-E	XD5-16RT-E	XD5-16R-C	XD5-16T-C	XD5-16RT-C	8點	8點
	XD5-24R-E	XD5-24T-E	XD5-24RT-E	XD5-24R-C	XD5-24T-C	XD5-24RT-C	14點	10點
	-	XD5-24T4-E	-	-	XD5-24T4-C	-	14點	10點
	XD5-32R-E	XD5-32T-E	XD5-32RT-E	XD5-32R-C	XD5-32T-C	XD5-32RT-C	18點	14點
	-	XD5-32T4-E	-	-	XD5-32T4-C	-	18點	14點
	XD5-42R-E	XD5-42T-E	-	-	-	-	24點	18點
	XD5-48R-E	XD5-48T-E	XD5-48RT-E	XD5-48R-C	XD5-48T-C	XD5-48RT-C	28點	20點
	-	XD5-48T4-E	-	-	XD5-48T4-C	-	28點	20點
	-	XD5-48T6-E	-	-	XD5-48T6-C	-	28點	20點
	XD5-60R-E	XD5-60T-E	XD5-60RT-E	XD5-60R-C	XD5-60T-C	XD5-60RT-C	36點	24點
	-	XD5-60T4-E	-	-	XD5-60T4-C	-	36點	24點
	-	XD5-60T6-E	-	-	XD5-60T6-C	-	36點	24點
	-	XD5-60T10-E	-	-	XD5-60T10-C	-	36點	24點
PNP型	XD5-24PR-E	XD5-24PT-E	XD5-24PRT-E	XD5-24PR-C	XD5-24PT-C	XD5-24PRT-C	14點	10點
	-	XD5-24PT4-E	-	-	-	-	14點	10點
	XD5-32PR-E	XD5-32PT-E	XD5-32PRT-E	XD5-32PR-C	XD5-32PT-C	XD5-32PRT-C	18點	14點
	-	XD5-32PT4-E	-	-	-	-	18點	14點
	XD5-48PR-E	XD5-48PT-E	XD5-48PRT-E	XD5-48PR-C	XD5-48PT-C	XD5-48PRT-C	28點	20點
	XD5-60PR-E	XD5-60PT-E	XD5-60PRT-E	XD5-60PR-C	XD5-60PT-C	XD5-60PRT-C	36點	24點
	-	XD5-48PT6-E	-	-	XD5-48PT6-C	-	28點	20點
	-	-	-	-	XD5-60PT6-C	-	36點	24點

注意：PNP型PLC為定制機。

基本規格

項目	規格
絕緣電壓	DC 500V 2MΩ以上
抗噪聲	噪聲電壓1000Vp-p 1us脈沖1分鐘
空氣	無腐蝕性、可燃性氣體
環境溫度	0℃~60℃
環境濕度	5%~95%（無凝露）
USB口	USB快速下載口，連接PC下載/上傳/監控
PORT1口	RS232，連接上位機、人機界面編程或調試
PORT2口	RS485，連接智能儀表、變頻器等
PORT3口	擴展ED通訊口

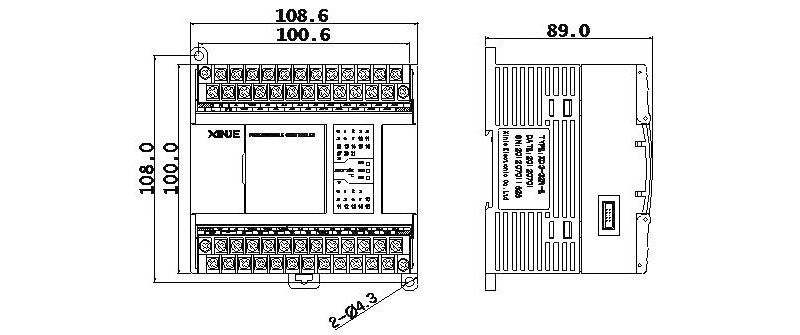

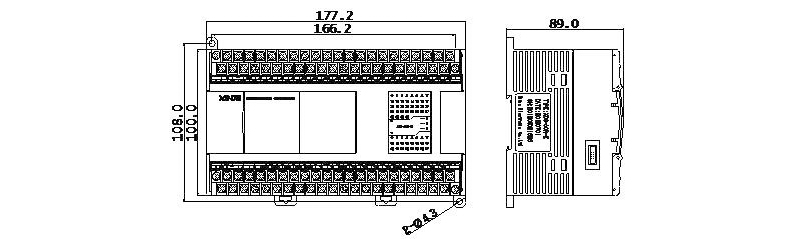

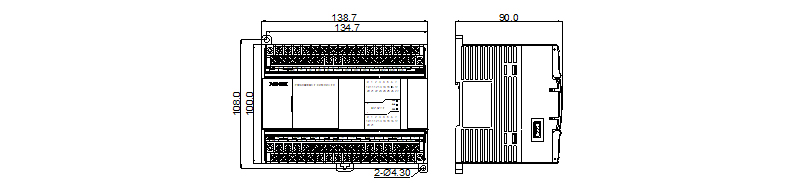

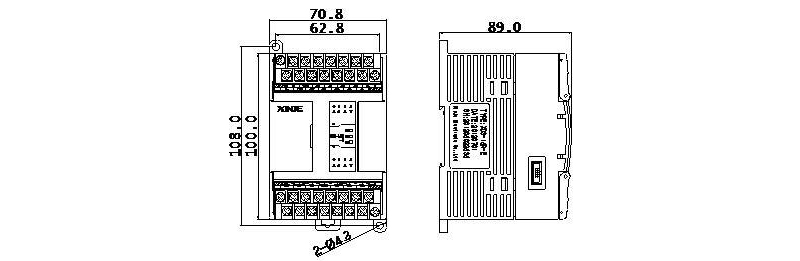

安裝	可用M3的螺絲固定或直接安裝在的導軌上
接地（FG）	第三種接地（不可與強電系統公共接地）

性能規格

項 目		規 格
程序執行方式		循環掃描方式
編程方式		指令、梯形圖并用
處理速度		0.05us
停電保持		使用FlashROM及鋰電池（3V紐扣電池）
用戶程序容量※1		512KB
I/O 點數 ※2	總點數	16點	24點		32點	42點	48點	60點
	輸入點數	8點 X0~X7	14點 X0~X15		18點 X0~X21	24點 X0~X27	28點 X0~X33	36點 X0~X43
	輸出點數	8點 Y0~Y7	10點 Y0~Y11		14點 Y0~Y15	18點 Y0~Y21	20點 Y0~Y21	24點 Y0~Y27
內部線圈（X）※3		1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077
內部線圈（Y）※4		1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077
內部線圈（M、HM）		87000點		M0~M69999【HM0~HM11999】
				特殊用※6 SM0~SM4999
流程（S）		9000點		S0~S7999【HS0~HS999】
定時器（T）	點數	7000點		T0~T4999【HT0~HT1999】
	規格	100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒
計數器（C）	點數	7000點		C0~C4999【HC0~HC1999】
	規格	16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647
數據寄存器（D）		100000字		D0~D69999【HD0~HD24999】
				特殊用※6 SD0~SD4999
FlashROM寄存器（FD）		14192字		FD0~FD8191
				特殊用※6 SFD0~SFD5999
高速處理功能		高速計數、脈沖輸出、外部中斷
口令保護		6位長度ASCII
自診斷功能		上電自檢、監控定時器、語法檢查

注釋：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
※9：V3.5.2及以下固件版本的XD5系列數據寄存器范圍為D0~D59999。

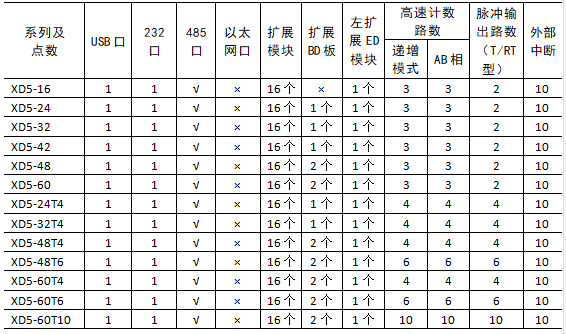

功能配置表
×不支持 √支持
