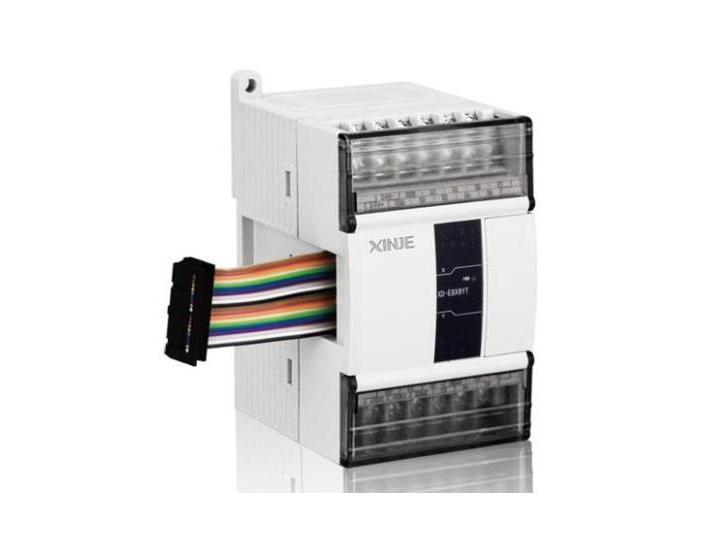

產品特點
XD系列PLC適配開關量輸入輸出右擴展模塊，包含8~32點規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V或AC220V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
指代擴展模塊 |
E |
|
3： |
輸入點數 |
8、16、32 |
|
4： |
輸入專用 |
NPN輸入時：X |
|
|
|
PNP輸入時：PX |
|
5： |
輸出點數 |
8、16、32 |
|
6： |
輸出形式 |
YR：繼電器輸出 |
|
|
|
YT：晶體管輸出 |
|
7： |
電源規格 |
空：DC24V |
|
|
|
C：DC24V |
|
|
|
E：AC220V |
型號一覽表
|
型號 |
輸入輸出 總點數 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
|||
|
類型 |
輸入 |
輸出 |
||||
|
繼電器輸出 |
晶體管輸出 |
|||||
|
NPN型 |
XD-E8X |
- |
- |
8點 |
8點 |
- |
|
- |
XD-E8YR |
XD-E8YT |
8點 |
- |
8點 |
|
|
- |
XD-E8X8YR |
XD-E8X8YT |
16點 |
8點 |
8點 |
|
|
XD-E16X |
- |
- |
16點 |
16點 |
- |
|
|
|
XD-E16YR |
XD-E16YT |
16點 |
- |
16點 |
|
|
- |
XD-E16X16YR-E |
XD-E16X16YT-E |
32點 |
16點 |
16點 |
|
|
- |
XD-E16X16YR-C |
XD-E16X16YT-C |
32點 |
16點 |
16點 |
|
|
XD-E32X-E |
- |
- |
32點 |
32點 |
- |
|
|
XD-E32X-C |
- |
- |
32點 |
32點 |
- |
|
|
- |
XD-E32YR-E |
XD-E32YT-E |
32點 |
- |
32點 |
|
|
- |
XD-E32YR-C |
XD-E32YT-C |
32點 |
- |
32點 |
|
|
PNP型 |
XD-E8PX |
- |
- |
8點 |
8點 |
- |
|
- |
XD-E8PX8YR |
XD-E8PX8YT |
16點 |
8點 |
8點 |
|
|
XD-E16PX |
- |
- |
16點 |
16點 |
- |
|
|
- |
XD-E16PX16YR-E |
XD-E16PX16YT-E |
32點 |
16點 |
16點 |
|
|
- |
XD-E16PX16YR-C |
XD-E16PX16YT-C |
32點 |
16點 |
16點 |
|
|
XD-E32PX-E |
- |
- |
32點 |
32點 |
- |
|
|
XD-E32PX-C |
- |
- |
32點 |
32點 |
- |
|
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
功能說明
|
型 號 |
功 能 說 明 |
|
|
NPN輸入型 |
PNP輸入型 |
|
|
XD-E8X |
XD-E8PX |
8通道開關量輸入 |
|
XD-E8YR |
- |
8通道繼電器輸出 |
|
XD-E8YT |
- |
8通道晶體管輸出 |
|
XD-E8X8YR |
XD-E8PX8YR |
8通道開關量輸入，8通道繼電器輸出 |
|
XD-E8X8YT |
XD-E8PX8YT |
8通道開關量輸入，8通道晶體管輸出 |
|
XD-E16X |
XD-E16PX |
16通道開關量輸入 |
|
XD-E16YR |
- |
16通道繼電器輸出 |
|
XD-E16YT |
- |
16通道晶體管輸出 |
|
XD-E16X16YR-E |
XD-E16PX16YR-E |
16通道開關量輸入，16通道繼電器輸出，AC220V |
|
XD-E16X16YR-C |
XD-E16PX16YR-C |
16通道開關量輸入，16通道繼電器輸出，DC24V |
|
XD-E16X16YT-E |
XD-E16PX16YT-E |
16通道開關量輸入，16通道晶體管輸出，AC220V |
|
XD-E16X16YT-C |
XD-E16PX16YT-C |
16通道開關量輸入，16通道晶體管輸出，DC24V |
|
XD-E32YR-E |
- |
32通道繼電器輸出，AC220V |
|
XD-E32YR-C |
- |
32通道繼電器輸出，DC24V |
|
XD-E32YT-E |
- |
32通道晶體管輸出，AC220V |
|
XD-E32YT-C |
- |
32通道晶體管輸出，DC24V |
|
XD-E32X-E |
XD-E32PX-E |
32通道開關量輸入，AC220V |
|
XD-E32X-C |
XD-E32PX-C |
32通道開關量輸入，DC24V |
外觀尺寸圖（單位：mm）

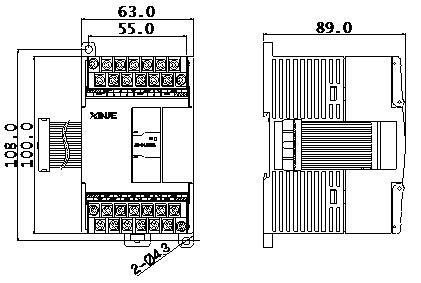

I/O點數為8~16點的外觀尺寸圖如下：

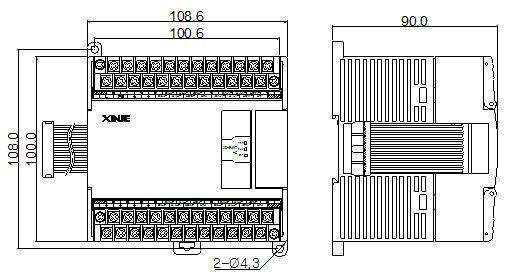

I/O點數為32點的外觀尺寸圖如下：
