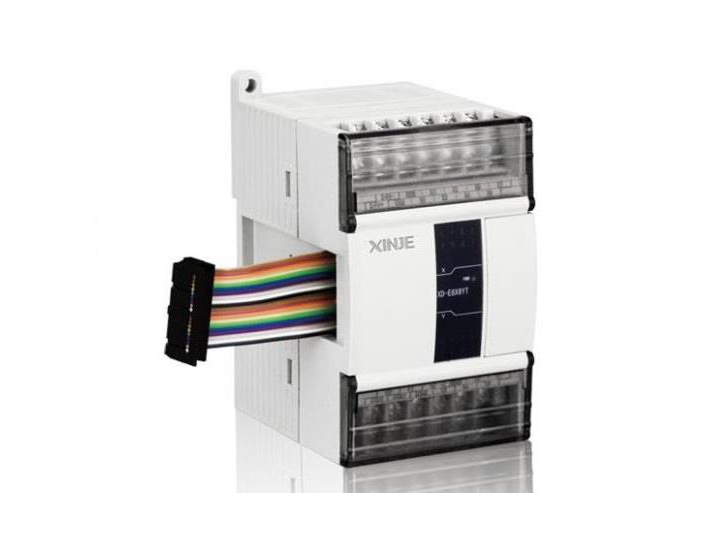

產品特點
XD系列PLC適配壓力測量右擴展模塊，包含1點、2點、4點輸入規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V（-D型）、AV220V（-C型）
23位/20位高精度A/D轉換
可采集-20~20mV(-D型)\0~10mV（-C型）電壓信號。
命名規則
|
1： |
系列名稱 |
XD |
|
2： |
指代擴展模塊 |
E |
|
3：
|
壓力傳感器輸入點數
|
1：1路壓力傳感器輸入 2：2路壓力傳感器輸入 4：4路壓力傳感器輸入 |
|
4： |
指代傳感器輸入類型 |
WT：指代壓力傳感器 |
|
5：
|
版本區別
|
C：版本序號 D：版本序號 |
型號一覽表
|
型 號 |
功 能 |
|
XD-E1WT-C |
1路壓力測量模塊，檢測范圍DC 0mV～10mV，20位轉換精度 |
|
XD-E2WT-C |
2路壓力測量模塊，檢測范圍DC 0mV～10mV，20位轉換精度 |
|
XD-E4WT-C |
4路壓力測量模塊，檢測范圍DC 0mV～10mV，20位轉換精度 |
|
XD-E1WT-D |
1路壓力測量模塊，檢測范圍DC -20mV～20mV，23位轉換精度 |
|
XD-E2WT-D |
2路壓力測量模塊，檢測范圍DC -20mV～20mV，23位轉換精度 |
|
XD-E4WT-D |
4路壓力測量模塊，檢測范圍DC -20mV～20mV，23位轉換精度 |
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
1WT-C |
2WT-C |
4WT-C |
|
模擬量輸入范圍 |
DC0～10mV（傳感器2mv/v） |
||
|
A/D實際分辨率 |
1/1048575（20Bit） |
||
|
最大顯示分辨率 |
1/300000 |
||
|
非線性 |
0.01%F.S |
||
|
轉換速度 |
150次/秒、300次/秒、450次/秒可選 |
||
|
電源 |
AC220V±10% 50/60Hz |
||
|
傳感器激勵電源 |
5VDC/120mA，可并聯4只350Ω稱重傳感器； |
||
|
軟件版本 |
V3.5.1及以上 |
||
|
項目 |
1WT-D |
2WT-D |
4WT-D |
|
模擬量輸入范圍 |
DC-20～20mV |
||
|
A/D實際分辨率 |
1/8388607（23Bit） |
||
|
最大顯示分辨率 |
1/500000 |
||
|
非線性 |
0.01%F.S |
||
|
轉換速度 |
150次/秒、300次/秒、450次/秒可選 |
||
|
電源 |
DC24V±10% |
||
|
傳感器激勵電源 |
5VDC/120mA，可并聯4只350Ω稱重傳感器； |
||
|
軟件版本 |
V3.5.3及以上 |
||
外觀尺寸圖（單位：mm）

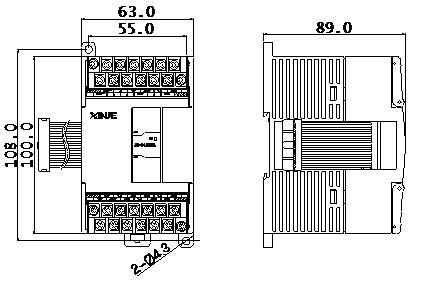

XD-E1WT-C、XD-E2WT-C、XD-E1WT-D、XD-E2WT-D外觀尺寸圖如下：

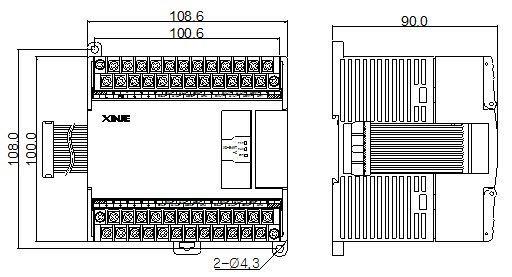

XD-E4WT-C、XD-E4WT-D外觀尺寸如下：
