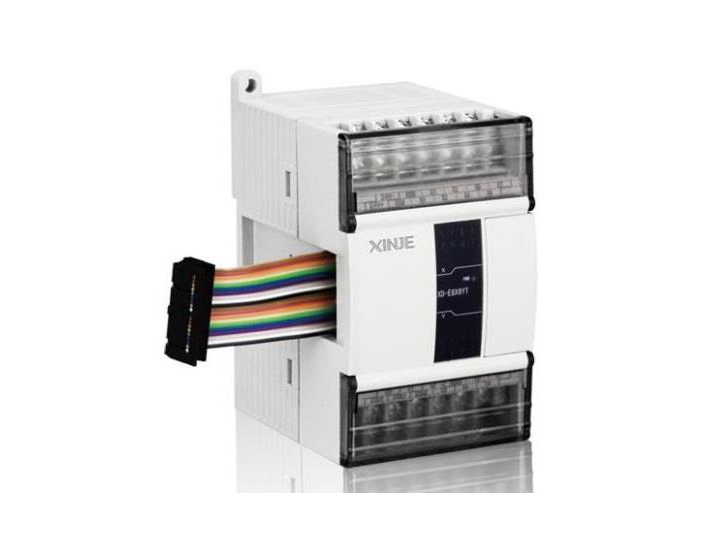

產品特點
支持4通道絕對值編碼器位置檢測或4通道位移傳感器檢測。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
適用于10~31bit的SSI編碼器，支持125KHz~1MHz的通信頻率，支持格雷碼或二進制格式編碼。
具有斷線檢測報警功能。
命名規則
|
1： |
系列名稱 |
XD系列 |
|
2： |
擴展標志 |
E：指代擴展模塊 |
|
3： |
可接編碼器個數 |
4：指代4路檢測通道數 |
|
4： |
數據通訊格式 |
SSI：表示模塊接編碼器的數據格式 |
型號一覽表
|
型 號 |
功 能 |
|
XD-E4SSI |
4路編碼器檢測模塊，適用于10~31bit的SSI編碼器，AC220V電源輸入 |
基本規格
|
項目 |
規格 |
|
模塊電源 |
DC24V（可輸入范圍：20.4~28.8V） |
|
模塊功耗 |
1W（空載時） |
|
位置檢測 |
絕對模式 |
|
SSI數據和時鐘信號差異 |
符合RS422標準 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
輸入輸出精度表
|
項目 |
編碼器輸入 |
|
支持編碼器位數 |
10bit~31bit |
|
數字輸出范圍 |
0~編碼器最大反饋值 |
|
分辨率 |
1/編碼器最大反饋值 |
|
通信頻率 |
125KHz~1MHz |
|
編碼類型 |
格雷碼或二進制編碼 |
|
綜合精確度 |
1% |
|
轉換速度 |
400us/1通道 |
|
編碼器用電源 |
DC24V±10%，150mA |
通信速率與線纜長度
|
通信頻率 |
屏蔽雙絞線長度 |
|
125KHz |
最長320m |
|
250KHz |
最長160m |
|
500KHz |
最長60m |
|
1MHz |
最長20m |

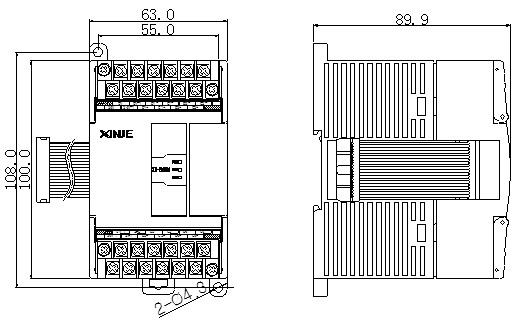

外觀尺寸圖（單位：mm）
