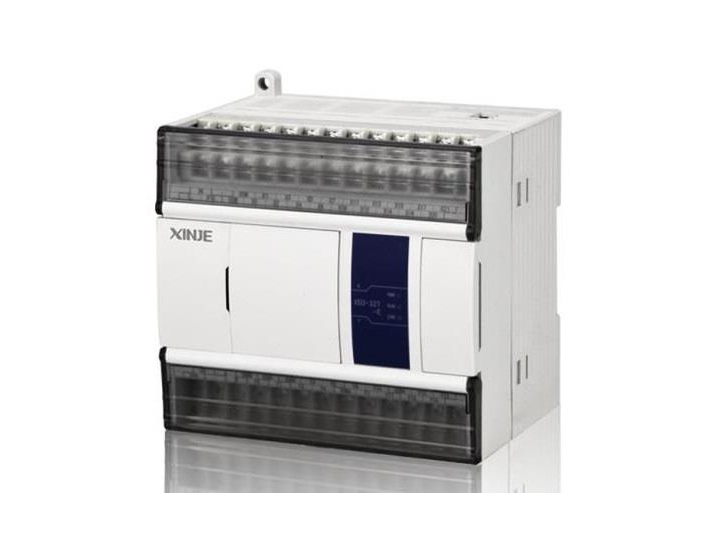

型號 |
輸入點數 （DC24V） |
輸出點數（R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
||
|
NPN型 |
XD1-10R-E | XD1-10T-E |
|
XD1-10R-C | XD1-10T-C |
|
5點 |
5點 |
| XD1-16R-E | XD1-16T-E |
- |
XD1-16R-C |
- |
- |
8點 |
8點 |
|
| XD1-24R-E | XD1-24T-E |
|
XD1-24R-C |
|
|
12點 |
12點 |
|
| XD1-32R-E | XD1-32T-E |
- |
XD1-32R-C | XD1-32T-C |
- |
16點 |
16點 |
|
|
PNP型 |
XD1-16PR-E |
- |
- |
- |
- |
- |
8點 |
8點 |
|
項目 |
規格 |
|
絕緣電壓 |
DC500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
PORT0 |
RS-232，X-NET通訊方式，程序上下載和監控 |
|
PORT1 |
RS-232，連接人機界面編程或調試 |
|
PORT2 |
RS485，連接智能儀表、變頻器等 |
|

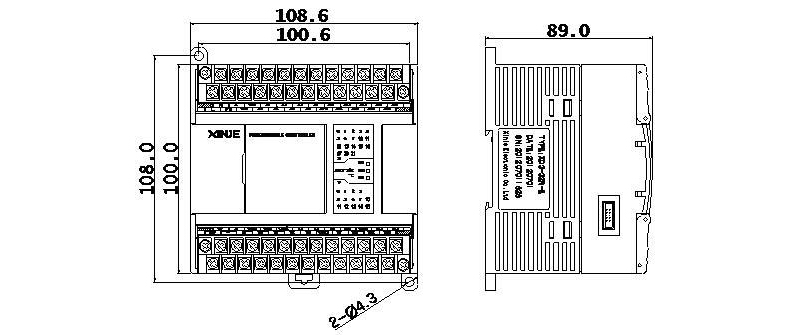

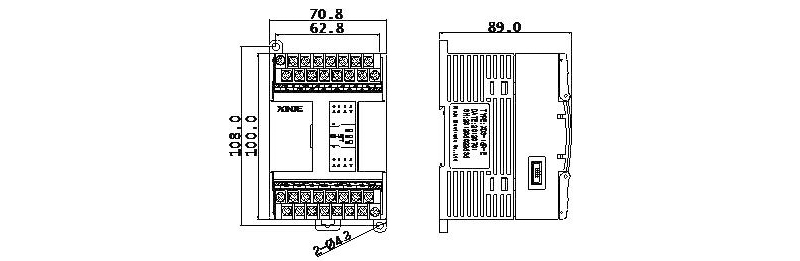

安裝 |
可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
|
項 目 |
規 格 |
||||
|
程序執行方式 |
循環掃描方式 |
||||
|
編程方式 |
指令、梯形圖并用 |
||||
|
處理速度 |
0.05us |
||||
|
停電保持 |
使用FlashROM及鋰電池（3V紐扣電池） |
||||
|
用戶程序容量※1 |
256KB； |
||||
|
I/O 點數※2 |
總點數 |
10點 |
16點 |
24點 |
32點 |
|
輸入點數 |
5點X0~X4 |
8點X0~X7 |
12點X0~X13 |
16點X0~X17 |
|
|
輸出點數 |
5點Y0~Y4 |
8點Y0~Y7 |
12點Y0~Y13 |
16點Y0~Y17 |
|
|
內部線圈（X）※3 |
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
||||
|
內部線圈（Y）※4 |
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
||||
|
內部線圈 （M、HM） |
11008點 |
M0~M7999【HM0~HM959】※5 |
|||
|
特殊用※6 SM0~SM2047 |
|||||
|
流程（S） |
1152點 |
S0~S1023【HS0~HS127】 |
|||
|
定時器（T） |
點數 |
672點 |
T0~T575【HT0~HT95】 |
||
|
規格 |
100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 |
||||
|
計數器（C） |
點數 |
672點 |
C0~C575【HC0~HC95】 |
||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
||||
|
數據寄存器（D） |
11048字 |
D0~D7999【HD0~HD999】※5 |
|||
|
特殊用※6 SD0~SD2047 |
|||||
|
FlashROM寄存器 （FD） |
8144字 |
FD0~FD6143 |
|||
|
特殊用※6 SFD0~SFD1999 |
|||||
|
高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
||||
|
口令保護 |
6位長度ASCII |
||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
||||
