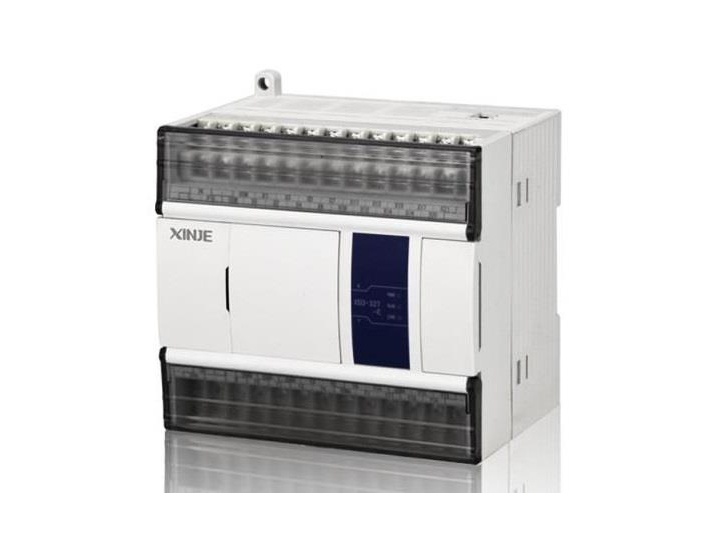

①：產品系列 |
XD：XD系列可編程控制器 |
|
②：系列分類 |
1：XD1系列經濟型 2：XD2系列基本型 3：XD3系列標準型 5：XD5系列增強型 M：XDM系列運動控制型 C：XDC運動總線控制型 |
|
③：以太網功能 |
E：支持以太網通訊 無：不支持 |
|
④：輸入輸出點數 |
16：8輸入/8輸出 24：14輸入/10輸出 30：16輸入/14輸出 32：18輸入/14輸出（或者16入/16出） 48：28輸入/20輸出 60：36輸入/24輸出 |
|
⑤：輸入點類型 |
無：NPN型輸入 P：PNP型輸入 |
|
⑥：輸出點類型 |
R：繼電器輸出 T：晶體管輸出 RT：繼電器晶體管混合輸出 |
|
⑦：脈沖路數 |
無：⑤為T/RT時表示兩路脈沖輸出 4：表示4路脈沖輸出 6：表示6路脈沖輸出 10：表示10路脈沖輸出 |
|
⑧：程序容量 |
無：標準型 L：擴容型 |
|
⑨：供電電源 |
E：供電電源AC220V C：供電電源DC24V |
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
||
|
NPN型 |
- |
XDM-24T4-E |
- |
- |
XDM-24T4-C |
- |
14點 |
10點 |
|
- |
XDM-32T4-E |
- |
- |
XDM-32T4-C |
- |
18點 |
14點 |
|
|
- |
XDM-60T4-E |
- |
- |
XDM-60T4-C |
- |
36點 |
24點 |
|
|
- |
XDM-60T10-E |
- |
- |
XDM-60T10-C |
- |
36點 |
24點 |
|
|
- |
XDM-60T4L-E |
- |
- |
- |
- |
36點 |
24點 |
|
|
PNP型 |
- |
XDM-24PT4-E |
- |
- |
XDM-24PT4-C |
- |
14點 |
10點 |
|
- |
XDM-32PT4-E |
- |
- |
XDM-32PT4-C |
- |
18點 |
14點 |
|
|
- |
XDM-60PT10-E |
- |
- |
XDM-60PT10-C |
- |
36點 |
24點 |
|
|
項目 |
規格 |
|
絕緣電壓 |
DC 500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95%（無凝露） |
|
USB口 |
USB快速下載口，連接PC下載/上傳/監控 |
|
PORT1口 |
RS232，連接上位機、人機界面編程或調試 |
|
PORT2口 |
RS485，連接智能儀表、變頻器等 |
|
PORT3口 |
擴展ED通訊口 |
|

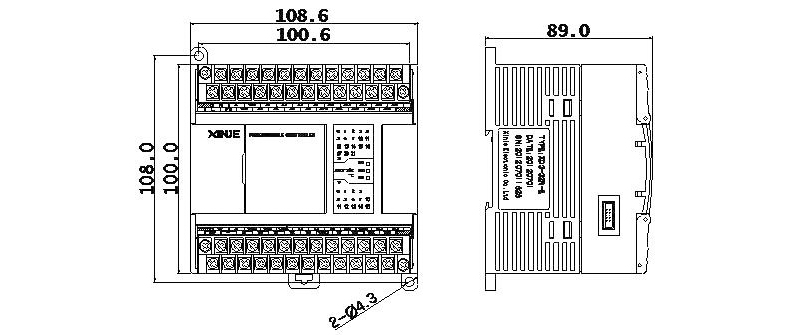

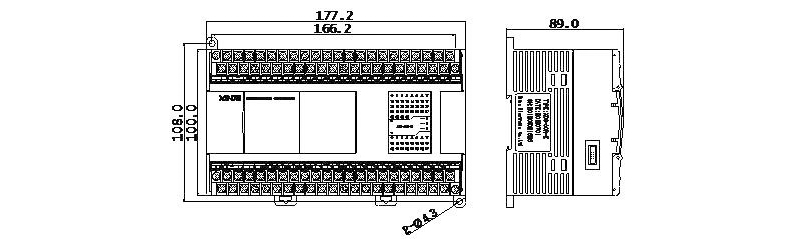

安裝 |
可用M3的螺絲固定或直接安裝在的導軌上※2 |
|
接地（FG） |
第三種接地（不可與強電系統公共接地）※3 |
|
項 目 |
規 格 |
|||||
|
程序執行方式 |
循環掃描方式 |
|||||
|
編程方式 |
指令、梯形圖并用 |
|||||
|
處理速度 |
0.05us |
|||||
|
停電保持 |
使用FlashROM及鋰電池（3V紐扣電池） |
|||||
|
用戶程序容量※1 |
512KB（XDM-60T4L：1.5MB） |
|||||
|
I/O 點數 ※2 |
總點數 |
24點 |
32點 |
60點 |
||
|
輸入點數 |
14點X0~X15 |
18點X0~X21 |
36點X0~X43 |
|||
|
輸出點數 |
10點Y0~Y11 |
14點Y0~Y15 |
24點Y0~Y27 |
|||
|
內部線圈（X）※3 |
1280點：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077 |
|||||
|
內部線圈（Y）※4 |
1280點：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077 |
|||||
|
內部線圈 （M、HM） |
92000點 |
M0~M74999【HM0~HM11999】 |
||||
|
特殊用※6 SM0~SM4999 |
||||||
|
流程（S） |
9000點 |
S0~S7999【HS0~HS999】 |
||||
|
定時器（T） |
點數 |
7000點 |
T0~T4999【HT0~HT1999】 |
|||
|
規格 |
100ms定時器：設置時間0.1~3276.7秒 10ms定時器：設置時間0.01~327.67秒 1ms定時器：設置時間0.001~32.767秒 |
|||||
|
計數器（C） |
點數 |
7000點 |
C0~C4999【HC0~HC1999】 |
|||
|
規格 |
16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 |
|||||
|
數據寄存器（D） |
100000字 |
D0~D69999【HD0~HD24999】 |
||||
|
特殊用※6 SD0~SD4999 |
||||||
|
FlashROM寄存器 （FD） |
14192字 |
FD0~FD8191 |
||||
|
特殊用※6 SFD0~SFD5999 |
||||||
|

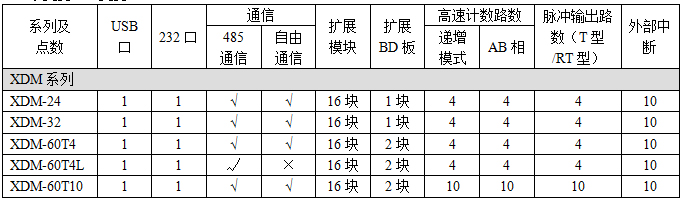

高速處理功能 |
高速計數、脈沖輸出、外部中斷 |
|||||
|
口令保護 |
6位長度ASCII |
|||||
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |
|||||
