產品特點
XG系列PLC適配模擬量輸入右擴展模塊，包含8點規格。
XG系列PLC一般可擴展16個模塊。
電源規格：DC24V
8路16位高精度模擬量輸入
模擬量輸入類型：電壓、電流
模擬量輸入為雙極性
命名規則
|
1： |
系列名稱 |
XG |
|
2： |
指代擴展模塊 |
E |
|
3： |
模擬量輸入點數 |
8 |
|
4： |
指代模擬量輸入 |
AD |
|
5： |
模擬量輸入類型 |
A：輸入全部為電流型 |
|
|
|
V：輸入全部為電壓型 |
|
6： |
精度 |
S：表示16位精度 |
型號一覽表
|
型 號 |
功 能 |
|
XG-E8AD-A-S |
8通道模擬量輸入模塊（16bit）； 電流雙極性輸入（0~20mA、4~20mA、-20~20mA） |
|
XG-E8AD-V-S |
8通道模擬量輸入模塊（16bit）； 電壓雙極性輸入（0~5V、0~10V、-5~5V、-10~10V） |
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
電壓輸入 |
電流輸入 |
||
|
8AD-V |
8AD-A |
8AD-A |
8AD-V |
|
|
模擬量輸入范圍 |
0~5V,0~10V -5~5V,-10~10V |
- |
0~20mA,4~20mA -20~20mA |
- |
|
最大輸入范圍 |
±15V |
- |
-40～40mA |
- |
|
數字輸出范圍 |
16位二進制數(0~65535或-32768~32767) |
|||
|
分辨率 |
1/65535（16Bit） |
|||
|
綜合精確度 |
1% |
|||
|
轉換速度 |
2ms/通道 |
|||
|
模擬量用電源 |
DC24V±10%，150mA |
|||

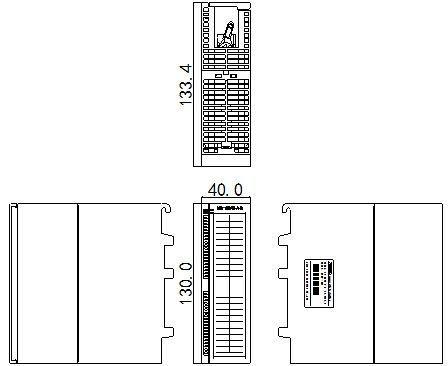

外觀尺寸圖（單位：mm）
