產品特點
XG系列PLC適配模擬量輸入輸出右擴展模塊，包含4點輸入、2點輸出規格。
XG系列PLC一般可擴展16個模塊。
電源規格：DC24V
14位高精度模擬量輸入、12位高精度模擬量輸出
模擬量輸入類型：電壓、電流可選
模擬量輸出類型：電壓、電流可選
模擬量輸入輸出為雙極性
命名規則
|
1： |
系列名稱 |
XG |
|
2： |
指代擴展模塊 |
E |
|
3： |
模擬量輸入點數 |
4 |
|
4： |
指代模擬量輸入 |
AD |
|
5： |
模擬量輸出點數 |
2 |
|
6： |
指代模擬量輸出 |
DA |
型號一覽表
|
型 號 |
功 能 |
|
XG-E4AD2DA |
4通道14bit模擬量輸入（電流、電壓可選）； 電壓0~10V 0~5V ±5V ±10V可選；電流0~20mA、4~20mA、-20~20mA可選 2通道12bit模擬量輸出（電流、電壓可選）； 電壓0~10V 0~5V ±5V ±10V可選；電流0~20mA、4~20mA可選 |
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
|
項目 |
電壓輸入 |
電流輸入 |
電壓輸出 |
電流輸出 |
|
4AD2DA |
4AD2DA |
4AD2DA |
4AD2DA |
|
|
模擬量輸入范圍 |
0~5V,0~10V, -5~5V,-10~10V |
0~20mA,4~20mA -20~20mA |
- |
- |
|
最大輸入 范圍 |
DC±15V |
-40~40mA |
- |
- |
|
模擬量輸出范圍 |
- |
- |
0~5V,0~10V -5~5V,-10~10V （外部負載電阻2KΩ~1MΩ） |
0～20mA 4～20mA （外部負載電阻小于500Ω） |
|
數字輸入范圍 |
- |
- |
12位二進制數 |
|
|
0~4095或-2048~2047 |
0~4095 |
|||
|
數字輸出范圍 |
14位二進制數 （0~16383或-8192~8191） |
- |
||
|
分辨率 |
1/16383(14Bit)；轉換數據以16進制形式存入PLC(14Bit) |
1/4095(12Bit)；轉換數據以16進制形式存入PLC(12Bit) |
||
|
綜合精確度 |
1% |
|||
|
轉換速度 |
2ms/1通道 |
2ms/1通道 |
||
|
模擬量用電源 |
DC24V±10%，150mA |
|||

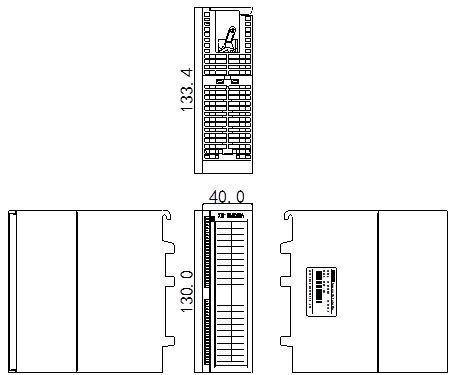

外觀尺寸圖（單位：mm）
