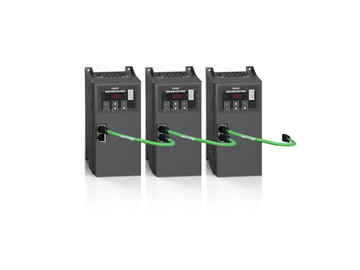

產品特點
1、采取高功率密度、高防護性、高EMC規格設計方案，小體積也有大能力
2、支持LCD液晶面板，可以實現快速調試，參數存儲、上傳、下載
3、支持EtherCAT、CANopen高速網絡總線協議，組網數量最大可達32軸
4、超強控制性能，150%過載可達60秒，1HZ輸出100%扭矩
5、豐富保護機制，內含過流過壓抑制保護，追波限流保護
6、科學獨立風道設計，有快速散熱、設備溫升低、減少粉塵等優點
命名規則
VH 5 – 4 5P5 - B
① ② ③ ④ ⑤
字段標識 字段詳細解釋
① 產品標識 VH：通用品變頻器
② 產品系列 5：通訊型開環矢量變頻器
③ 輸入電壓等級 4：AC 380V 2：AC220V
④ 功率等級 1P5：1.5KW 0P7：0.75KW
小數點用 P 表示
⑤ 制動單元 B：內含制動單元 空：無
技術規格
|
型號 VH5-4_ _ _-B |
20P7 |
21P5 |
22P2 |
40P7 |
41P5 |
42P2 |
43P7 |
45P5 |
|
適配電機（KW） |
0.75 |
1.5 |
2.2 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
|
輸入額定電流（A） |
5.6 |
9.3 |
12.7 |
3.4 |
5.0 |
5.8 |
10.5 |
14.6 |
|
電源容量（KVA） |
1.5 |
3.0 |
4.5 |
1.5 |
3.0 |
4.0 |
5.9 |
8.9 |
|
輸出額定電流（A） |
4.0 |
7.0 |
9.6 |
2.1 |
3.8 |
5.1 |
9.0 |
13.0 |
一般規格
|
項目 |
規格 |
||
|
輸入 |
額定電壓、頻率 |
三相380V級：三相380V，50Hz/60Hz |
|
|
單相220V級：單相220V、三相220，50Hz/60Hz |
|||
|
允許電壓波動范圍 |
-15%~+15%電壓失衡率：<3% |
||
|
輸出 |
電壓 |
0～輸入電壓 |
|
|
頻率 |
0～500Hz |
||
|
控制 性能 |
控制電機類型 |
異步電機 |
|
|
控制性能 |
無速度傳感器矢量控制（SVC） |
V/F控制（VVF） |
|
|
速度精度 |
±0.5% |
±1% |
|
|
速度波動 |
±0.3% |
±0.5% |
|
|
調速范圍 |
1：100 |
1：50 |
|
|
起動轉矩 |
0.5Hz：150% |
1.0Hz：150% |
|
|
轉矩精度 |
±10% 額定轉矩 |
// |
|
|
轉矩響應 |
≤20ms |
// |
|
|
過載能力 |
SVC: 150%額定電流53s；VF:150%額定電流74S |
||
|
頻率精度 |
低頻運行模式：0.01Hz；高頻運行模式：0.1Hz |
||
|
頻率分辨率 |
數字設定：0.01Hz; 模擬設定：最高頻率×0.025% |
||
|
控制端 子輸入 |
輸入通道 |
最多支持 4 路開關量輸入 X，一路模擬量輸入（0~10V/0~20mA）
|
|
|
控制端 子輸出 |
輸出通道 |
支持一路開關量輸出，一路模擬量輸出（0~10V/0~20mA），一路繼電器 輸出（一對常開，一對常閉） |
|
|
產品 功能 |
啟動命令給定方式 |
通訊給定（Modbus、CANopen、EtherCAT）、操作面板給定、端子給定。 |
|
|
頻率給定方式 |
通訊給定（Modbus、CANopen、EtherCAT）、操作面板給定、端子給定、模擬量AI給定、多段速給定、簡易PLC給定、PID和主輔給定。 |
||
|
典型功能 |
頻率主輔運算、禁止反轉、轉矩提升、九種V/F曲線設定、五段AI曲線設定、加減速曲線設定、端子延時及濾波、端子多功能輸入輸出、直流制動、能耗制動、點動運行、16多段速、內置兩路PID、轉速跟蹤再啟動、載波調制、故障記錄、故障自復位、預勵磁啟動、30組用戶自定義參數 |
||
|
重點功能 |
載波調制、轉矩控制、電機自整定、限流控制、過壓控制、欠壓控制、轉速追蹤、下垂控制、震蕩抑制、過壓過流失速控制、自動電壓調整(AVR）、自動節能運行等 |
||
|
保護功能 |
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、欠載保護、過流過壓失速保護、繼電器吸合保護、端子保護、瞬時掉電不停等 |
||
|
能耗制動 |
內置能耗制動 單元，可外接制動電阻 |
||
|
共直流母線 |
在變頻器減速時分擔回生能量，提高制動能力，達到節能目的并節省電阻所需額外空間與成本 |
||
|
特色 功能 |
多總線支持 |
本體Modbus、可擴展 EtherCAT、CANopen |
|
|
多編碼器支持 |
差分輸入編碼器、OC輸入編碼器、旋變變壓器 |
||
|
LCD面板 |
LCD顯示、參數設置、狀態監控、參數拷貝、故障分析定位、程序下載、大容量存儲參數 |
||
|
瞬停不停 |
瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行 |
||
|
定時控制 |
定時控制功能：設定時間范圍0.1Min～6500.0Min |
||
|
多電機切換 |
兩組電機參數，可實現兩個電機切換控制 |
||
|
端子功能靈活多樣化 |
多功能端子X具有51種、Y有41種、AO具有19種邏輯功能選擇，滿足通用變頻器常規控制功能要求 |
||
|
通訊定制參數 |
方便用戶對變頻器參數進行連續讀寫 |
||
|
上位機軟件 |
豐富的后臺監控功能，方便現場數據采集和調試 |
||
|
顯示與 鍵盤 |
鍵盤顯示 |
可顯示設定頻率、輸出頻率、輸出電壓、輸出電流、輸入輸出狀態等多種參數 |
|
|
按鍵鎖定 |
實現對按鍵的部分或者全部鎖定，防止誤觸發 |
||
|
參數拷貝 |
標配LED單顯數字鍵盤，選配LCD中英文顯示鍵盤（參數上下載） |
||
|
可選配件 |
EtherCAT、CANopen擴展卡 |
||
|
環境 |
使用場所 |
室內，不受陽光直曬，無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
|
海拔 |
低于1000米。（高于1000米時需降額使用，每增加1000米高度輸出電流約降低額定電流的10%） |
||
|
周圍溫度 |
-10℃～+40℃（環境溫度在40℃～50℃，請降額使用或增強散熱） |
||
|
周圍濕度 |
小于95%RH，無水珠凝結 |
||
|
振動 |
小于5.9米/秒2(0.6G) |
||
|
存儲溫度 |
-40℃～+70℃ |
||
|
防護等級 |
IP20 |
||
|
冷卻方式 |
強制風冷 |
||
|
安裝方式 |
壁掛式 |
||
產品尺寸（單位：mm）

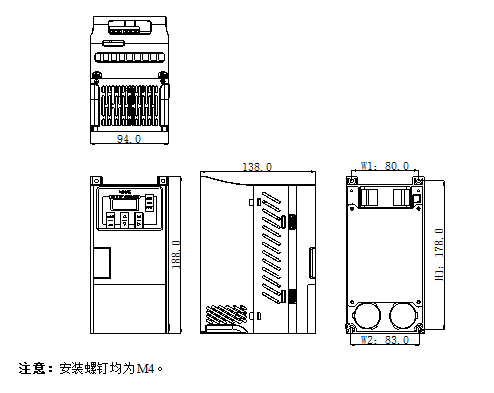

VH5-20P7-B/VH5-21P5-B/ VH5-22P2-B
VH5-40P7-B/VH5-41P5-B/VH5-42P2-B/VH5-43P7

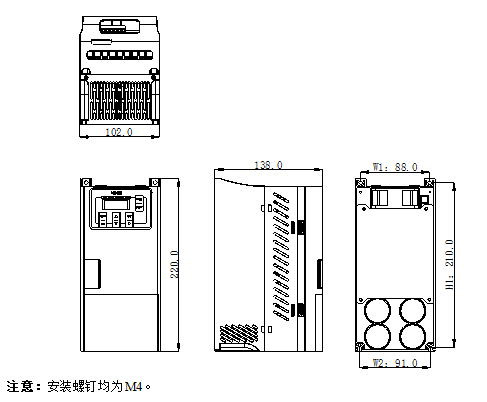

VH5-45P5-B
